Schaltplan Garagentor Hörmann Taster Und Schlüsselschalter

Viele Garagenbesitzer möchten ihr Tor komfortabel bedienen und gleichzeitig den Zugang sicher kontrollieren. Genau hier setzt der Schaltplan Garagentor Hörmann Taster Und Schlüsselschalter an: Er zeigt, wie sich ein Garagentor sowohl von innen per Taster als auch von außen über einen Schlüsselschalter zuverlässig steuern lässt. In diesem Artikel erkläre ich Ihnen Schritt für Schritt den Aufbau, die Funktionsweise und den korrekten Anschluss – leicht verständlich, praxisnah und sicher.

Was ist ein Schaltplan für ein Hörmann-Garagentor?

Ein Schaltplan ist eine technische Zeichnung, die alle elektrischen Verbindungen eines Garagentors darstellt. Bei Hörmann-Systemen beschreibt er insbesondere:

• die Steuerungseinheit des Antriebs
• den Taster im Innenbereich
• den Schlüsselschalter im Außenbereich
• die Verbindungsklemmen und Spannungsversorgung

Der Schaltplan ist damit die Grundlage für einen sicheren und normgerechten Anschluss.

Auch lesen:Detaillierte Informationen und Wartungstipps zum Hörmann Garagentor Produkt Nr 36603 Baujahr 2002

Warum Taster und Schlüsselschalter kombinieren?

Diese Kombination gehört zu den meistgesuchten Lösungen rund um Garagentorsteuerungen.

Vorteile auf einen Blick

• Sicherheit:
  Außenbedienung nur mit Schlüssel möglich
• Komfort:
  Schnelle Bedienung von innen per Knopfdruck
• Kontrolle:
  Ideal für Einfamilienhäuser und Sammelgaragen
• Zuverlässigkeit:
  Unabhängig von Funk oder Internet

Gerade bei hochwertigen Toren von Hörmann ist diese Lösung weit verbreitet, da sie Technik und Alltagstauglichkeit optimal verbindet.

Wie funktioniert die Steuerung technisch?

Das Impulsprinzip einfach erklärt

Hörmann-Garagentorantriebe arbeiten in der Regel mit dem Impulsprinzip:

1. 1. Impuls: Tor öffnet
2. 2. Impuls: Tor stoppt
3. 3. Impuls: Tor schließt

Sowohl der Taster als auch der Schlüsselschalter senden denselben Impuls an die Steuerung. Im Schaltplan sehen Sie daher, dass beide parallel angeschlossen werden.

Aufbau eines typischen Hörmann-Schaltplans

Ein Schaltplan Garagentor Hörmann Taster Und Schlüsselschalter ist logisch und übersichtlich aufgebaut.

Zentrale Komponenten

• Garagentorantrieb
  Enthält Motor, Steuerplatine und Sicherheitslogik
• Taster (Innen)
  Meist ein einfacher Impulstaster
• Schlüsselschalter (Außen)
  Schutz vor unbefugter Bedienung
• Steuerleitung (Niederspannung)
  Üblicherweise 12–24 V DC

Welche Klemmen sind wichtig?

Je nach Modell (z. B. SupraMatic oder ProMatic) unterscheiden sich die Bezeichnungen leicht, das Prinzip bleibt gleich.

Häufige Klemmenbezeichnungen

• COM – gemeinsamer Anschluss
• IMP / TASTER / START – Impulseingang
• 0V / GND – Masse

👉 Taster und Schlüsselschalter werden auf COM und IMP gelegt.

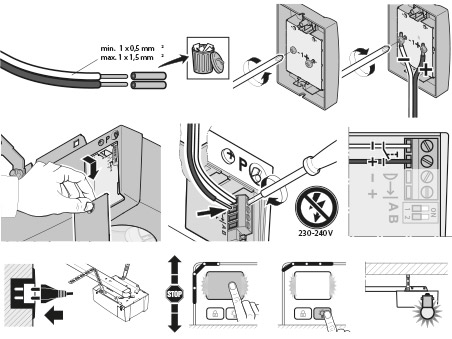

Schritt-für-Schritt-Anleitung: Anschluss nach Schaltplan

⚠️ Achtung: Arbeiten Sie nur im spannungsfreien Zustand. Bei Unsicherheit einen Fachbetrieb beauftragen.

Schritt 1: Vorbereitung

• Sicherung des Garagentors ausschalten
• Spannungsfreiheit prüfen
• Original-Hörmann-Schaltplan bereitlegen

Schritt 2: Taster anschließen

• Zweiadrige Leitung verwenden
• Anschluss an COM und IMP
• Kontaktart: potentialfrei

Schritt 3: Schlüsselschalter anschließen

• Parallel zum Taster anschließen
• Ebenfalls COM und IMP
• Schlüsselschalter auf tastende Funktion einstellen

Schritt 4: Kontrolle

• Schraubklemmen festziehen
• Leitungen sauber verlegen
• Keine 230-V-Leitungen in der Nähe der Steuerkabel

Schritt 5: Funktionstest

• Strom einschalten
• Test über Taster (innen)
• Test über Schlüsselschalter (außen)

Tastend oder rastend – welcher Schlüsselschalter ist richtig?

Diese Frage wird besonders häufig gestellt.

Vergleich der Schlüsselschalter

Fazit: Für Hörmann-Garagentore ist ein tastender Schlüsselschalter die beste Wahl.

Sicherheit und Praxis: Was sagen Fachbetriebe?

Laut Erfahrungswerten von Elektroinstallateuren entstehen über 60 % aller Störungen an Garagentoren durch falsche Schalter oder fehlerhafte Anschlüsse.

Häufige Sicherheitsvorteile

• Kein Dauerstrom auf Steuereingängen
• Keine Blockierung der Steuerung
• Klare Zugriffskontrolle von außen

Das erhöht nicht nur die Sicherheit, sondern verlängert auch die Lebensdauer des Antriebs.

Typische Fehler beim Anschluss (und Lösungen)

❌ Fehler 1: 230 V am Taster

Lösung: Nur Niederspannung (12–24 V) verwenden.

❌ Fehler 2: Rastender Schlüsselschalter

Lösung: Tastenden Schlüsselschalter einsetzen.

❌ Fehler 3: Reihenschaltung statt parallel

Lösung: Immer parallel gemäß Schaltplan anschließen.

Wartung und regelmäßige Kontrolle

Ein korrekt installierter Schaltplan benötigt wenig Pflege, dennoch sind Kontrollen sinnvoll.

Empfohlene Wartung

• Sichtprüfung: 1× jährlich
• Schraubklemmen prüfen: alle 2 Jahre
• Schlüsselschloss schmieren: bei Bedarf

Hintergrundwissen: Warum Schaltpläne so wichtig sind

Ein Schaltplan stellt sicher, dass elektrische Komponenten logisch, sicher und nachvollziehbar verbunden sind. Die grundlegenden Prinzipien elektrischer Schaltungen sind allgemein in der Elektrotechnik beschrieben (Grundlagen siehe https://de.wikipedia.org/wiki/Schaltplan).

FAQ – Häufig gestellte Fragen

Kann ich einen vorhandenen Hörmann-Taster um einen Schlüsselschalter erweitern?

Ja. In den meisten Fällen wird der Schlüsselschalter einfach parallel zum bestehenden Taster angeschlossen.

Welche Spannung liegt am Taster an?

Üblicherweise 12–24 V DC, abhängig vom Hörmann-Modell.

Ist ein Schlüsselschalter Pflicht?

Nein, aber dringend empfohlen, wenn das Tor von außen erreichbar ist.

Was passiert bei Stromausfall?

Das Garagentor lässt sich über die Notentriegelung manuell öffnen.

Darf ich den Anschluss selbst vornehmen?

Mit elektrotechnischen Grundkenntnissen ja. Andernfalls sollte ein Fachbetrieb beauftragt werden.

Fazit

Der Schaltplan Garagentor Hörmann Taster Und Schlüsselschalter ist die Basis für eine sichere, zuverlässige und komfortable Garagentorsteuerung. Die Kombination aus Innen-Taster und außenliegendem Schlüsselschalter sorgt für klare Zugriffsregeln, hohe Sicherheit und einfache Bedienung – ideal für moderne Haushalte.
